前言

几天前在bilibili刷到了电机旋钮屏的项目，觉得可玩性高，便打算复刻一个

简介

灵感来源与国外的smart konb，制作初衷为制作一个桌面力反馈旋钮，可实现与surface dial一样的功能。
开源协议: Public Domain

项目介绍

灵感来源与国外的smart konb，制作初衷为制作一个桌面力反馈旋钮，可以与电脑进行交互。项目从最重要的电机入手，选择了量大便宜的3205电机（小米云台电机的库存货），在结构上实现上下等大，增加实用功能蓝牙hid（轮盘功能），可实现与surface dial一样的功能。

制作说明

附件在gitee 下载地址

硬件

硬件部分为三块pcb,一块主控板，一块驱动板，一块屏幕固定驱动板

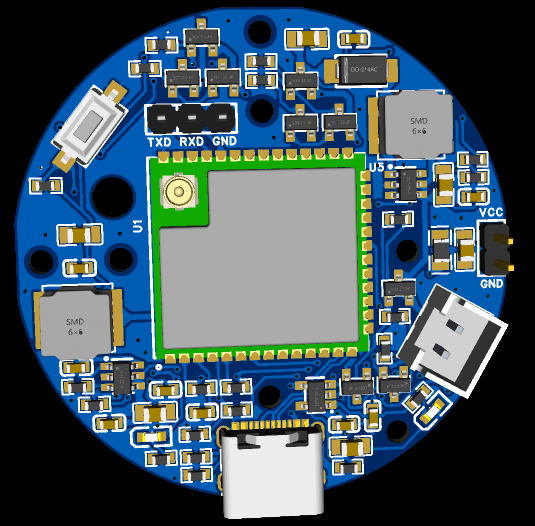

主控板

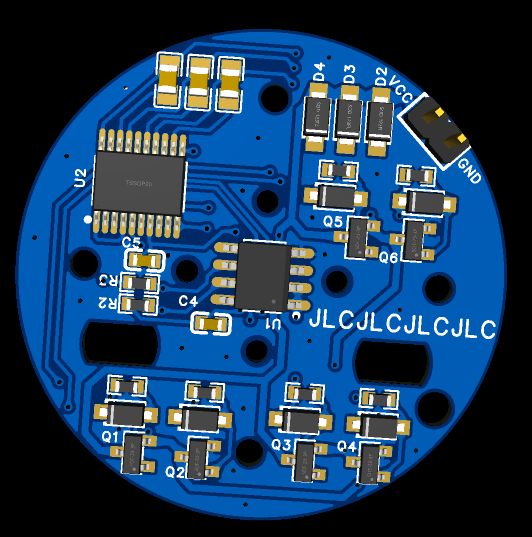

电机驱动板

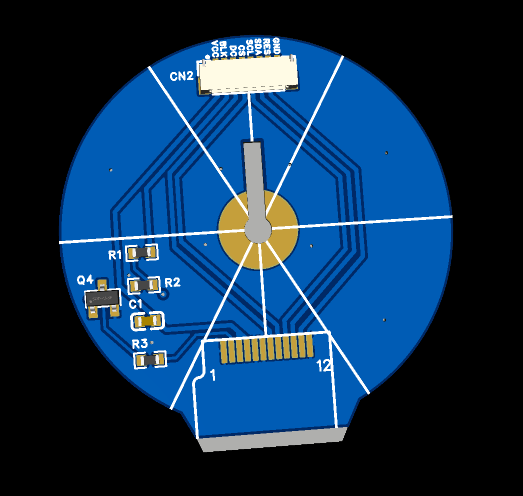

屏幕驱动板

PCB工程下载地址

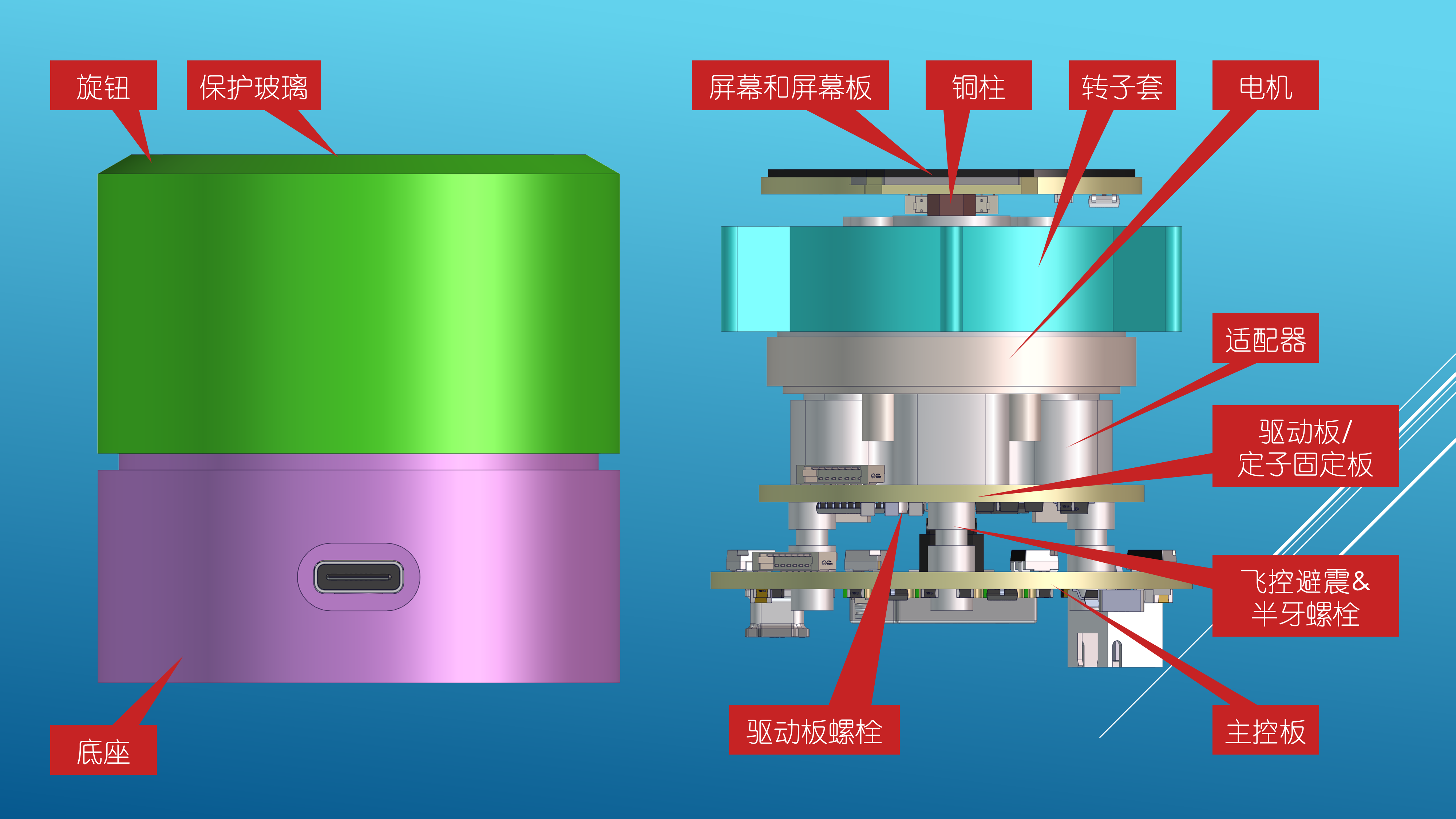

3D打印

打印件可以通过三维猴打印，直接上传3D打印和CNC模型-by虫二文件夹内的stl即可，一共四个打印件（选择外壳cnc就用cnc的step）

代码烧录

打开附件文件夹内的bin/flash_download_tool_3.9.2.exe 选择esp32s3，其他什么都不改（super_dial_v2.bin烧录到0x0位置）。然后通过usb-ttl连接到主控板，tx-rx rx-tx gnd -gnd，连接完成之后，按住boot按钮（sw1）然后接入typec亮起3.3v指示灯，然后松开boot按钮，点start开始烧录。烧录完成后拔掉typec 再次插入就可以看见效果

USB烧录方法：打开附件文件夹内的bin/flash_download_tool_3.9.2.exe 选择esp32s3，loadmod改成USB其他什么都不改（super_dial_v2.bin烧录到0x0位置），先按住boot键，然后USB数据线连接。点start开始烧录。烧录完成后拔掉typec 再次插入就可以看见效果

OTA烧录方法（只限于烧录过程序，但是想更新最新固件）：旋钮进入设置界面（wifi界面，有圆圈在转动的）然后连接esp32的wifi热点。连接成功后打开浏览器输入192.168.4.1进入界面选择文件夹/bin/OTA/ota_v2.bin。点击上传即可，上传过程中会出现转圈卡顿的情况表示正常上传，上传完成后会自动重启。
